BOSCO Kit Sismico

eleganza, ergonomia e adattabilità

I rischi sismici sono quelli relativi alle vibrazione del suolo. Frane, crepe a terra, tsunami - questi sono tutti rischi sismici. Generalmente, si valutano maggiormente in termini di danneggiamento delle strutture e delle cose.

I nostri armadi corredati del Kit Bellcore 4 e del Kit Bellcore 2 sono collaudati con configurazioni specifiche in circostanze specifiche e raggiungono risultati specifici certificati nei documenti allegati in questa pagina.

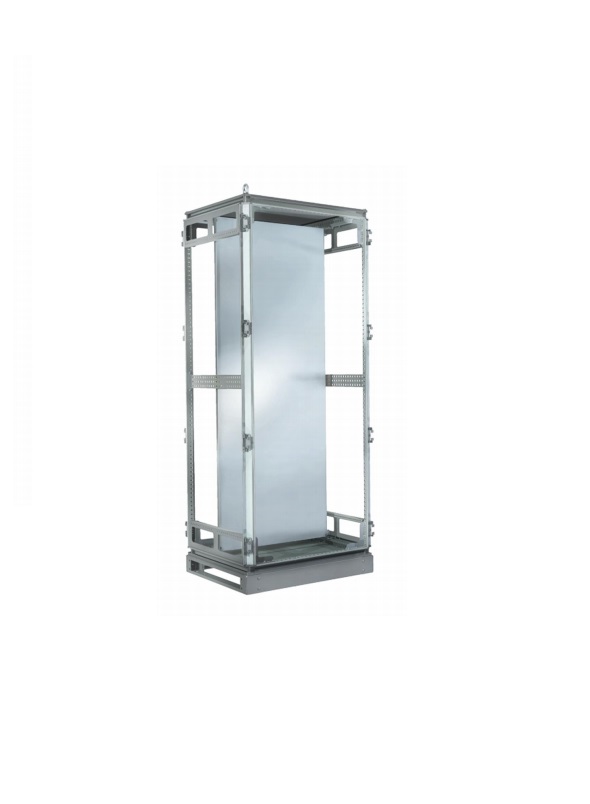

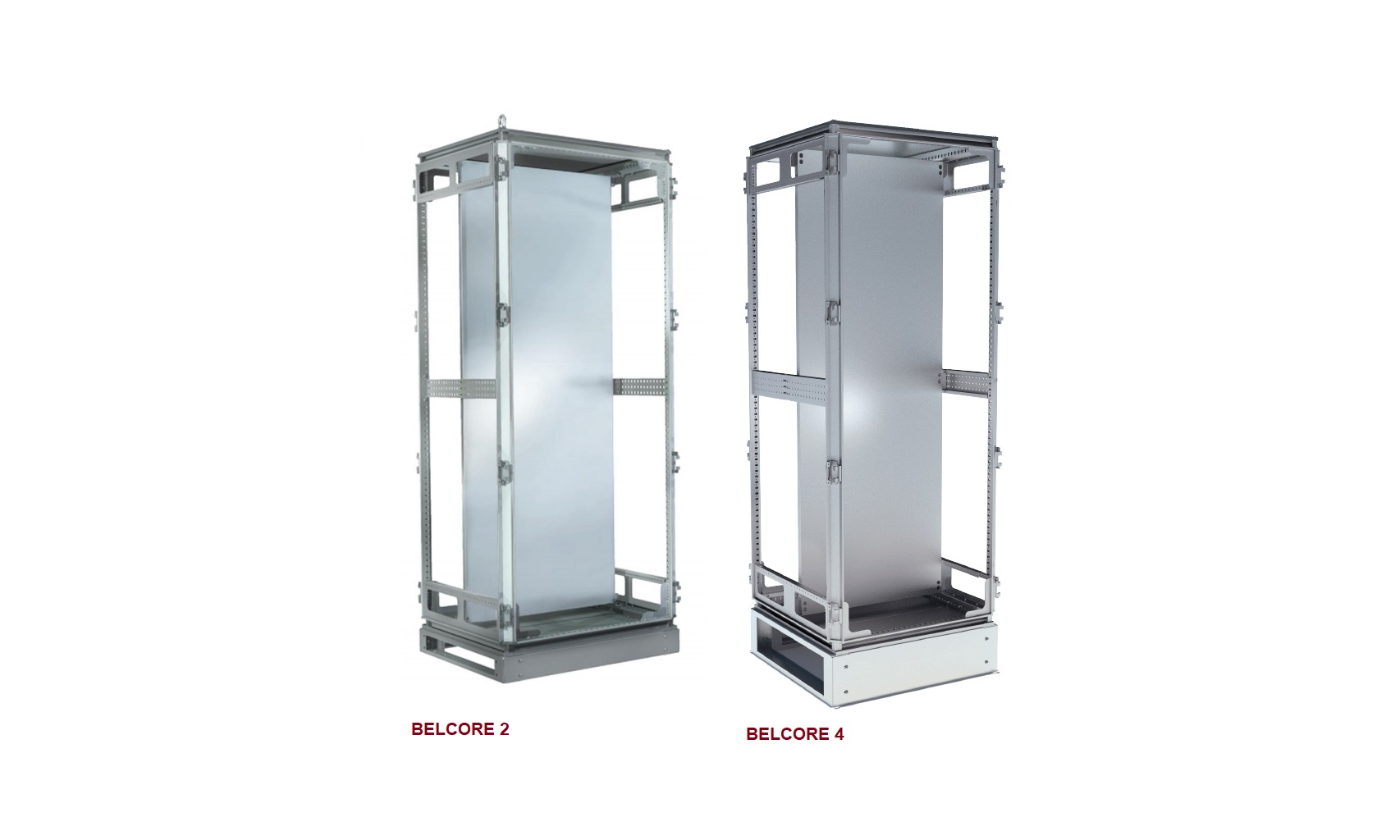

Kit Sismico

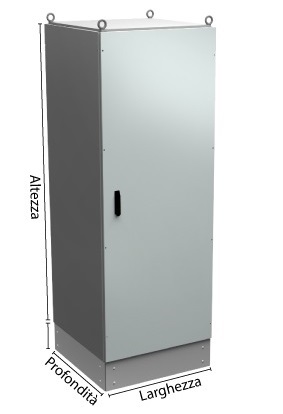

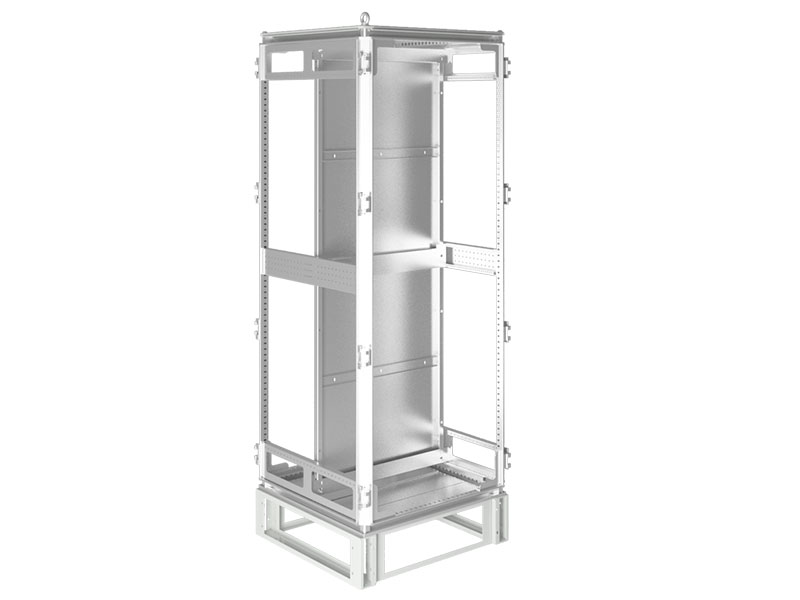

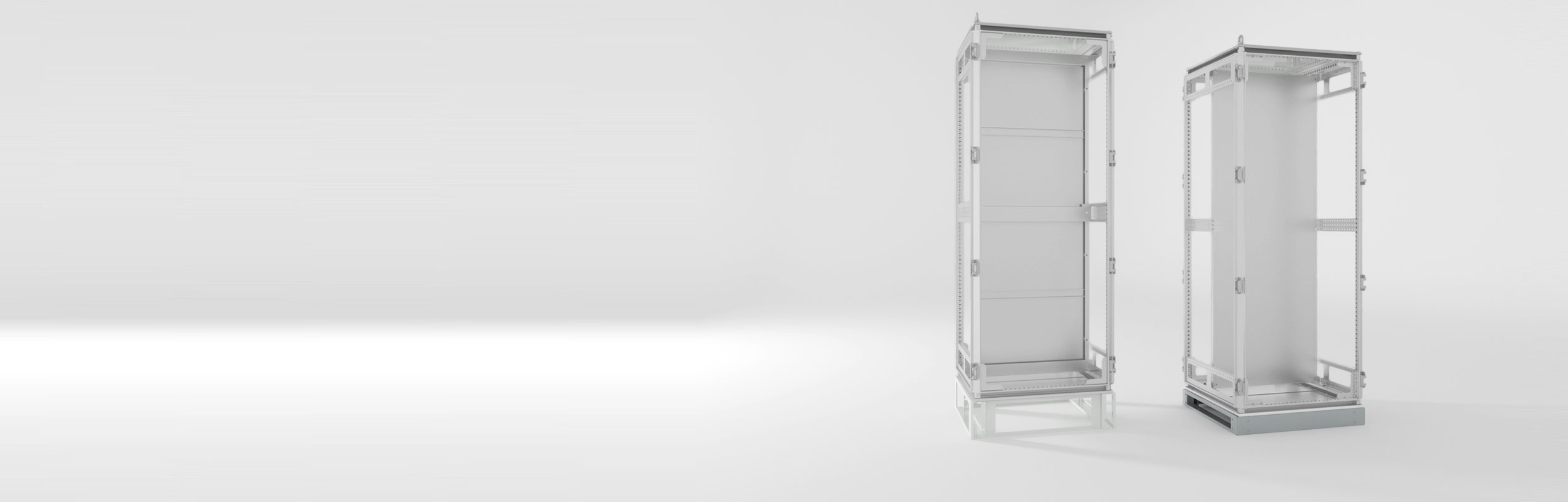

Armadio BTDA con Kit Sismico

Il Kit Sismico Bellecore 3 - Bellecore 4 è compatibile ed installabile alla serie BTDA con le seguenti dimensioni:





  • Altezza 2000
  • Lunghezza 800
  • Ampiezza 800
  • Zoccolo 100 - 200

















Risultati Test Bellcore 4


Risultati dei test effettuati per resistenza a terremoti (Zona 4 codice Telcordia/Bellcore)





Risultati - Frequenza di risonanza


Assi Frequenza [Hz]
X 9.0
Y 6.4
Z 47.5







Risultati Test Antisismici




R4-68:
Nessun danno strutturale rilevato

R4-74:
La struttura non presenta saldature.

R4-69 :
Le oscillazioni nella parte superiore sono:
- asse-X: 10,6 mm
- asse-Y: 26,5 mm
- asse-Z: nessuna misura LVDT è stata rilevata

O4-75:
La struttura è predisposta per una base di montaggio

R4-70, O4-71:
La frequenza naturale lorda più bassa è 6.4 Hz

O4-76:
Test di trazione non effettuato, perché la struttura è testata sulle onde sismiche.

R4-72, O4-73:
Il test antisismico ha provocato ingenti danni,
quindi le apparecchiature non sono più funzionanti

R4-77, O4-78, O4-79:
Gli ancoraggi sono sconosciuti e quindi omessi dalla configurazione della prova.





Risultati Test Bellcore 2


Risultati dei test effettuati per resistenza a terremoti (Zona 2)



Risultati - Frequenza di risonanza


Assi Frequenza [Hz]
X 7.4
Y 8.9
Z

29





Risultati Test Antisismici




R4-68:
Nessun danno strutturale rilevato

  R4-74:
La struttura non presenta saldature.

R4-69 :
Le oscillazioni nella parte superiore sono:

  • asse-X: 126 mm

  • asse-Y: 5,5 mm

  • asse-Z: nessuna misura LVDT è stata rilevata

O4-75:
La struttura è predisposta per una base di montaggio.

R4-70, O4-71:
La frequenza naturale lorda più bassa è 7.4 Hz

O4-76:
Test di trazione non effettuato, perché la struttura è testata sulle onde sismiche.

R4-72, O4-73:
Il test antisismico ha provocato ingenti danni, quindi le apparecchiature non sono più funzionanti.

R4-77, O4-78, O4-79:
Gli ancoraggi sono sconosciuti e quindi omessi dalla configurazione della prova.

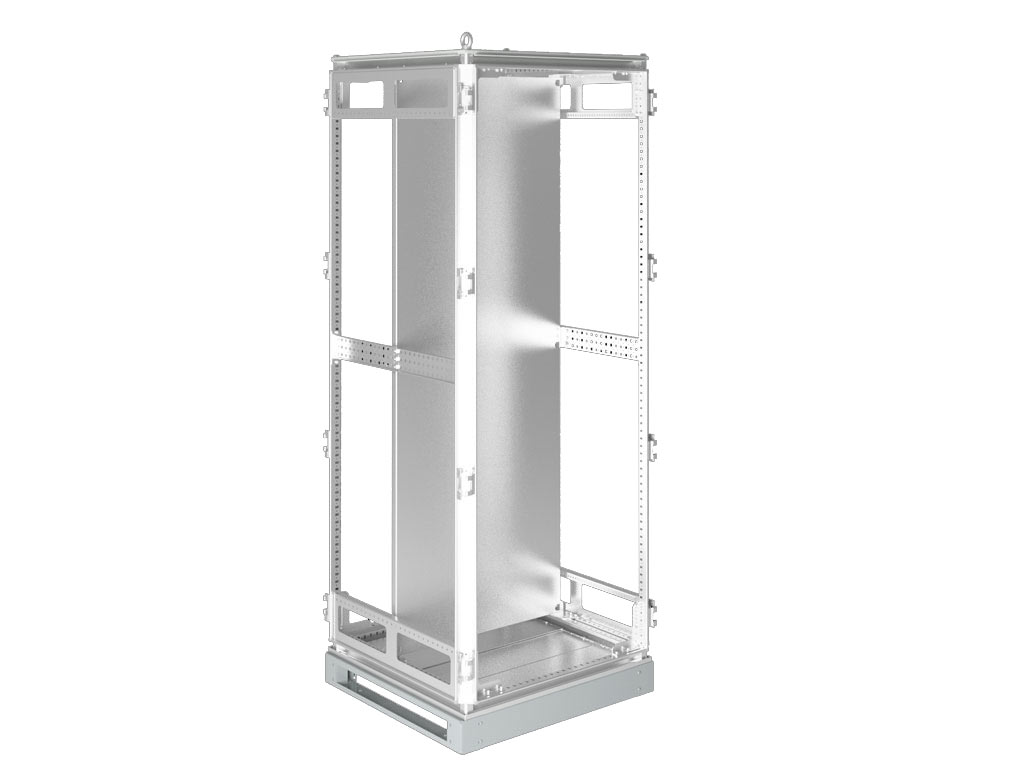

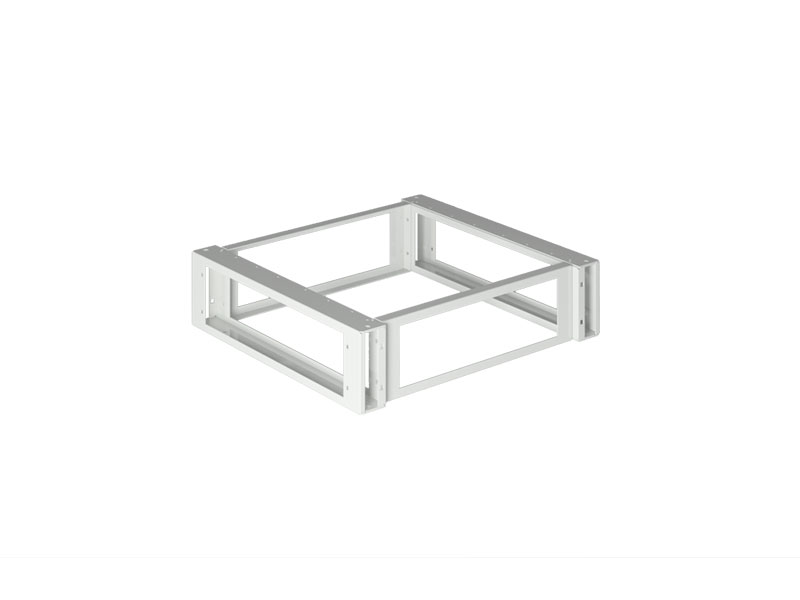

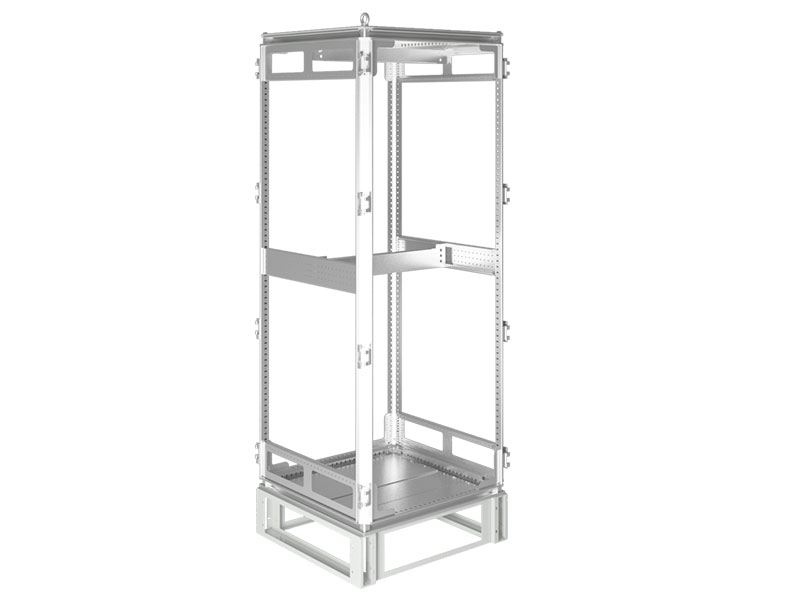

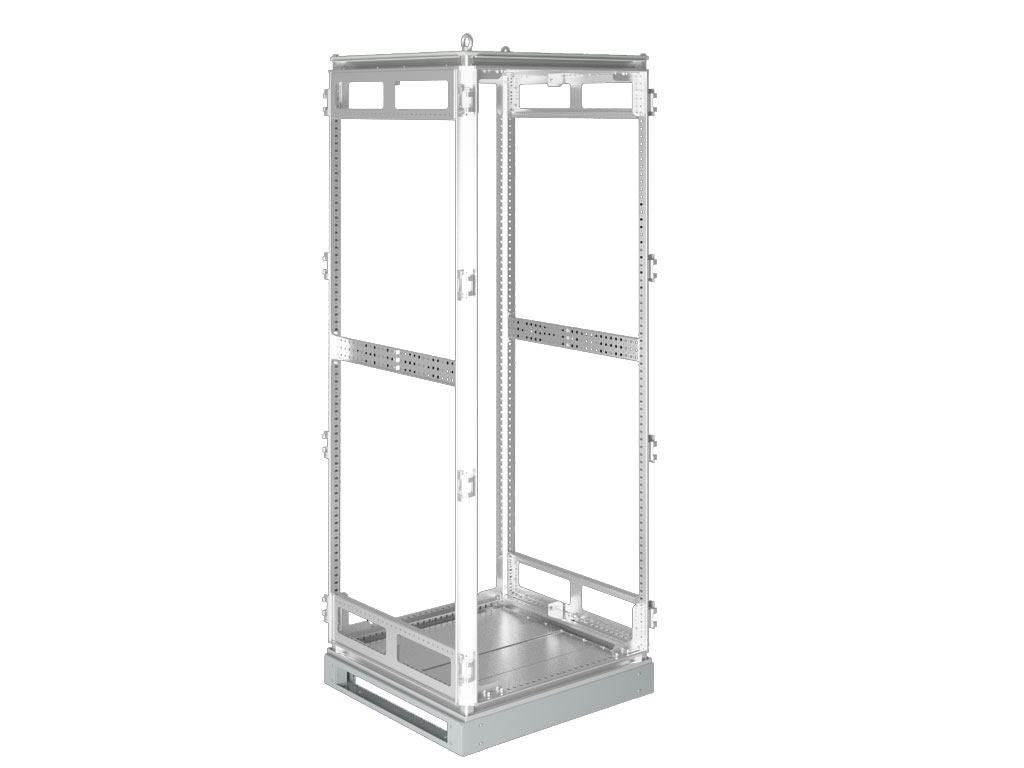

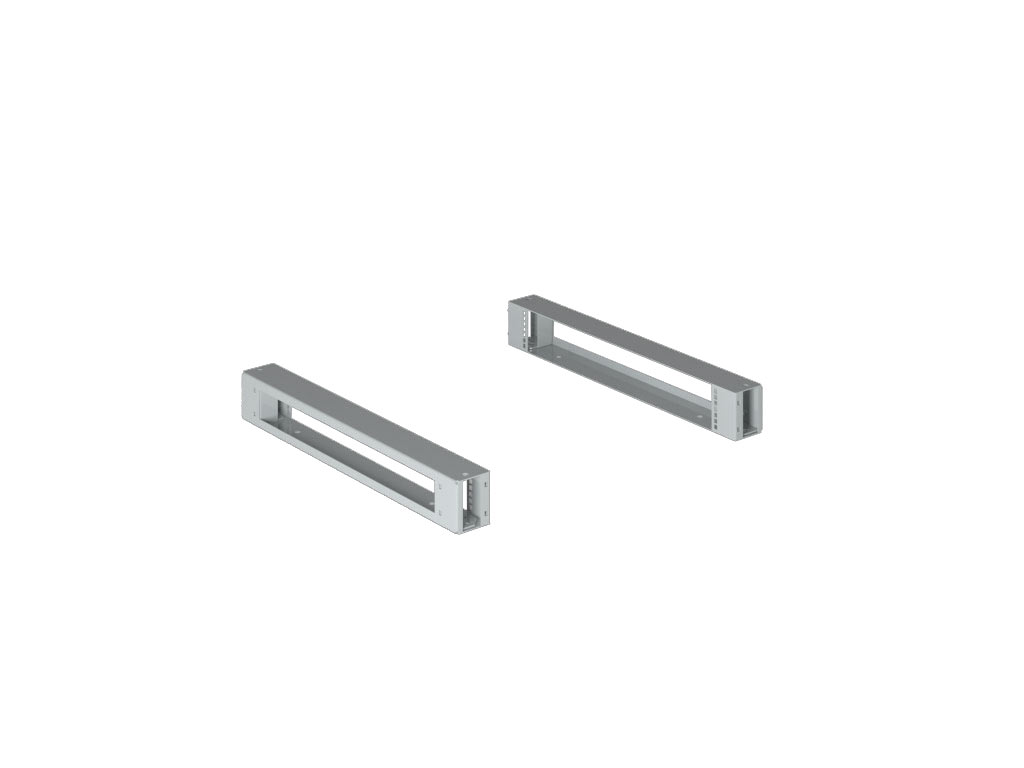

ELEMENTI DI MONTAGGIO

KIT SISMICO

GALLERY FOTOGRAFICA

KIT SISMICO
