BOSCO Armadi Serie BTDA
eleganza, ergonomia e adattabilità
1- ARMADIO montaggio in batteria - PORTA CIECA
2- ARMADIO montaggio in batteria - PORTA TRASPARENTE

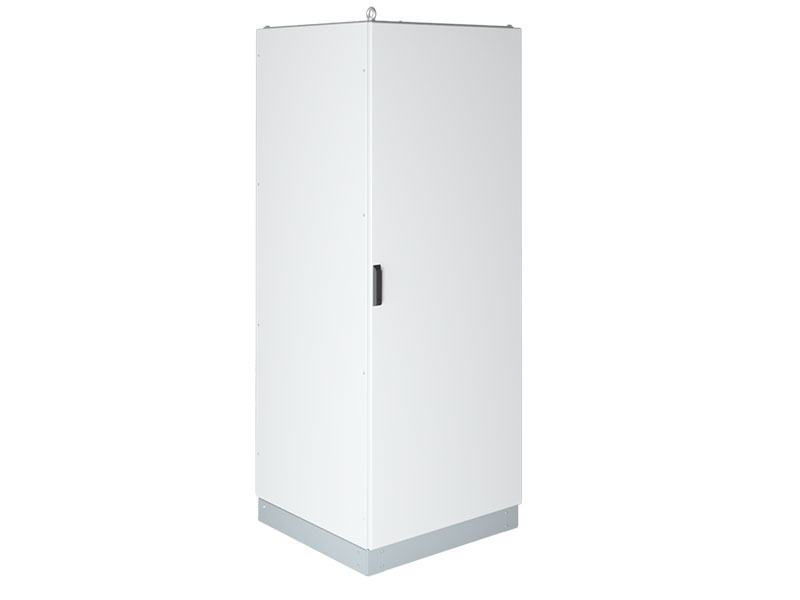

3- ARMADIO completo - PORTA CIECA
4- ARMADIO completo - PORTA TRASPARENTEGli armadi componibili della serie BTDA rappresentano la linea di prodotto principale e consentono la realizzazione di quadri elettrici di medie e grandi dimensioni per automazione, comando e controllo, con possibilità di realizzare batterie di armadi affiancati per il controllo di complessi impianti industriali.

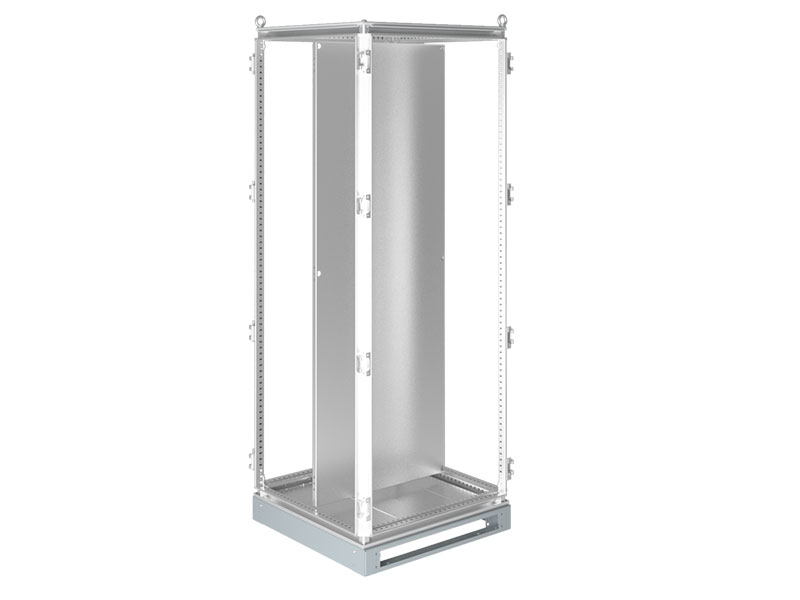

Sono adatti all'installazione a pavimento con possibilità di accesso laterale, posteriore e regolazione della posizione della piastra di fondo.
Caratteristica peculiare degli armadi BTDA è il profilo brevettato che costruito in lamiera di acciaio su macchine trafilatrici, conferisce caratteristiche di robustezza e solidità alla struttura, oltre che consentire l'installazione di tutti i principali accessori e l'affiancamento di più strutture rispettando il grado di protezione IP55.
La serie di armadi BTDA offre un'ampia gamma dimensionale dedicate a diversi tipi di applicazioni e in una linea completa di accessori.
Tutta la gamma di armadi BTDA è caratterizzata dal grado di protezione IP55, secondo le Norme CEI 70-1.
Gli armadi BTDA sono disponibili in diverse versioni standardizzate, ognuna delle quali contrassegnata da una o due lettere.
Le versioni standardizzate consentono di ordinare con un unico codice gli armadi BTDA nelle configurazioni di uso più comune.
La gamma offre diverse misure commerciali di uso comune, è comunque possibile realizzare a richiesta qualsiasi dimensione.
Grazie alla grande versatilità dei montanti BOSCO possono essere personalizzate le altezze, larghezze e profondità degli armadi.
CONSULTA IL CATALOGO E CHIEDI L'AIUTO DI UN ESPERTO!
Misure disponibili in mm
Altezza
2000 / 2100 / 2000 / 1800
1600 / 1400 / 1200
Larghezza
300 / 400 / 500 / 600 / 700 / 800
900 / 1000 / 1200 / 1400 / 1600
Pofondità
300 / 400 / 500
600 / 800 / 1000
Zoccolo
100 / 150 / 200

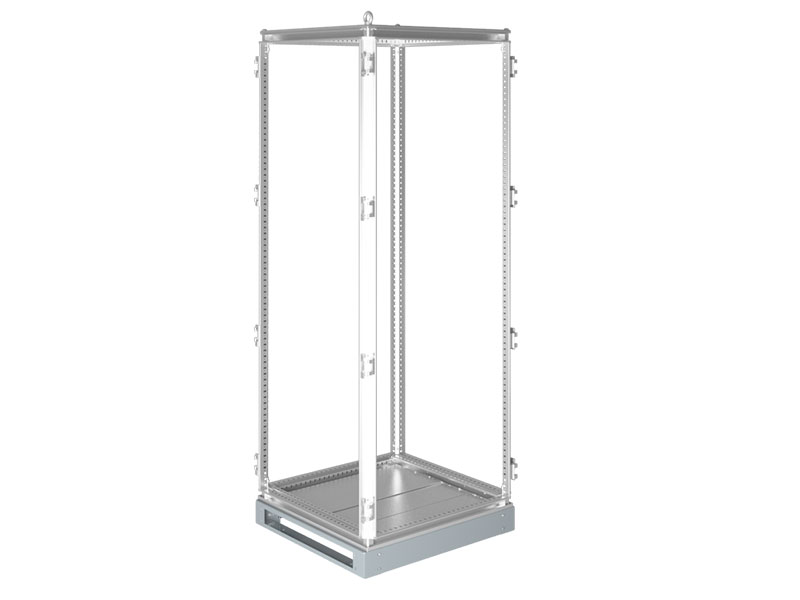

Struttura
Robusta struttura portante in profilato che garantisce robustezza e stabilità.
Il profilo è stato brevettato con forature a passo DIN 25mm ed è predisposto per l'istallazione di apparecchi elettrici.

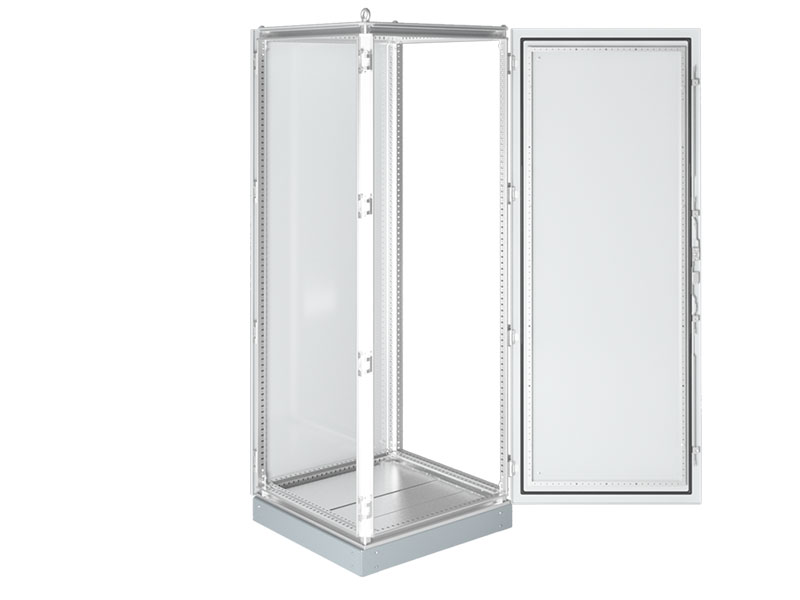

Porte
Porte con serrature a chiave, extra resistente realizzata in lamiera con guarnizione in poliuretano espanso, verniciata alle polveri epossidiche RAL 7035.
Sono dotate di un tubolare interno avvitato che oltre ad irrobustire la porta, permette il montaggio di vari accessori e canaline di cablaggio.

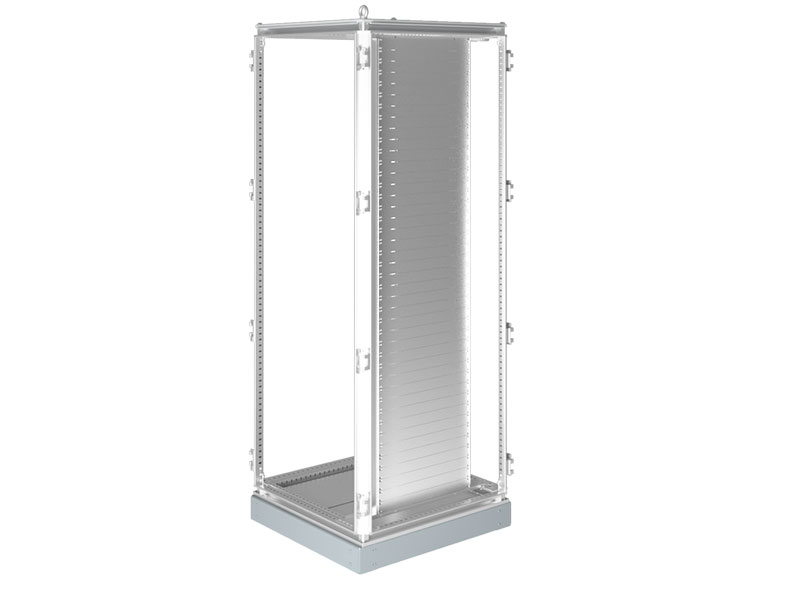

Allestimento Rack 19
Allestimento Rack 19 pollici che permette il montaggio di tutti gli accessori in commercio, disponibile anche il telaio Rack girevole e il telaio intermedio che permette la regolazione di montaggio su tutta la profondità dell'armadio.

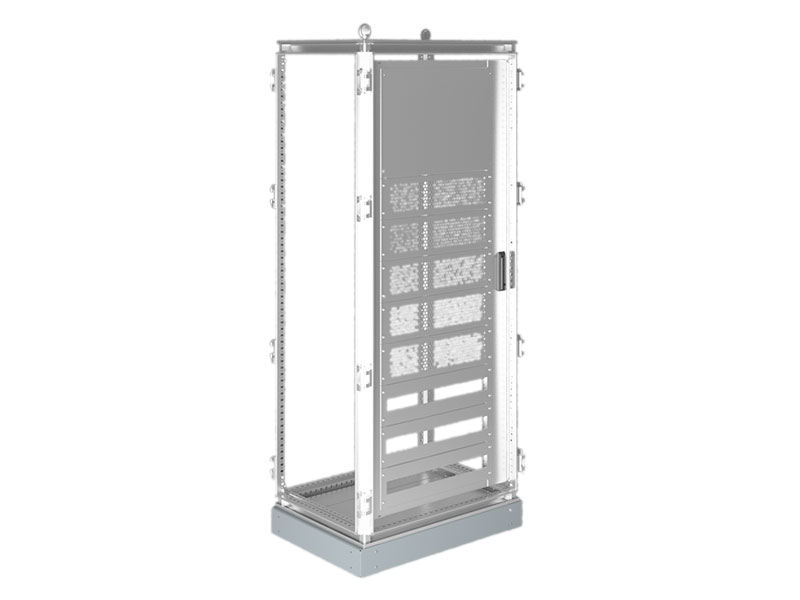

Allestimento interno
Pannelli posteriori
Pannelli posteriori asportabili, avvitati con viti a scomparsa sono realizzati in lamiera spessore 15/10 mm verniciati alle polveri epossidiche RAL 7035.
Sono facilmente sostituibili con le porte.
